В предыдущей статье про новые кулеры ID-Cooling Frozn мы упоминали о флагмане этой серии — модели Frozn A720 Black. О ней и пойдёт речь в сегодняшней статье. Новинка представляет собой большой процессорный кулер с двухсекционным радиатором на семи тепловых трубках и парой 140-мм вентиляторов. По большому счёту, это конструктивно увеличенный A620 с дополнительной тепловой трубкой. То есть инженеры ID-Cooling обошлись без инноваций и сложных технологий, а попросту нарастили системе охлаждения «мышечную массу». Сработало это или нет и какие узкие места остались у такого подхода, вы и узнаете из этого обзора.

⇡#Технические характеристики и стоимость

⇡#Упаковка и комплектация

ID-Cooling Frozn A720 Black поставляется в большой и яркой коробке, выполненной из плотного картона. Её лицевую сторону украшает фотография кулера с указанием названия модели и серии в нижней части.

На противоположной стороне коробки приведены технические характеристики системы охлаждения, в том числе и на русском языке, а перечень поддерживаемых кулером платформ указан на торце упаковки.

Внутри радиатор и вентиляторы защищены мягкими вставками из вспененного полиэтилена, а вентиляторы ещё и упакованы в отдельные коробки. Сбоку в отдельной нише размещена плоская коробка с комплектующими: универсальной усилительной пластиной для платформы Intel, двумя парами стальных направляющих, набором втулок, гаек и винтов в удобном пенале, четырьмя проволочными скобами для вентиляторов, Y-образным кабелем для них же, фирменной отвёрткой и инструкцией.

Интересно, что в комплект флагманского кулера входит термопаста ID-Cooling Frost X25 с заявленной теплопроводностью 10,5 Вт/(м·К), в то время как у компании уже есть более эффективный термоинтерфейс Frost X35 с теплопроводностью 14,2 Вт/(м·К). Странно, что лучший воздушный кулер ID-Cooling комплектуется не им. К слову, X35 эффективнее X25 на 1,5-2 градуса Цельсия, но это более густой и сложно наносимый термоинтерфейс.

ID-Cooling Frozn A720 Black уже можно приобрести в России за 5 560 рублей, что на 1 400 рублей больше, чем стоит Frozn A620 Black. Версии с подсветкой в данный момент нет. Добавим, что кулер производится в Китае и обеспечивается двухлетней гарантией.

⇡#Особенности конструкции

Новый ID-Cooling Frozn A720 Black – классический двухбашенный кулер с массивным радиатором и парой 140-мм вентиляторов. Он выполнен полностью в чёрном цвете, за исключением серебристых полосок на двух пластиковых накладках на каждой «башне» и названия серии.

Сразу добавим, что накладки несъёмные, пытаться их оторвать не стоит. От царапин они защищены плёночными наклейками, а на основании кулера имеется бумажная наклейка.

Габариты кулера приведены на чертеже ниже, однако по нашим измерениям получилось, что высота кулера равна 161 мм (если вентиляторы установлены вровень с радиатором), ширина – 142 мм, а глубина – 150 мм.

Масса ID-Cooling Frozn A720 Black равна 1302 граммам, а радиатор без вентиляторов и их скоб весит 1005 граммов. Таким образом, коэффициент полезной массы у A720 один из лучших среди двухбашенных моделей.

Конструктивно в ID-Cooling ничего нового не придумали, а просто взяли и увеличили габариты модели A620 под размеры 140-мм вентиляторов. Получился симметричный двухсекционный радиатор большой площади. Одновременно добавлена седьмая тепловая трубка.

Каждая секция радиатора состоит из 50 алюминиевых пластин, из которых 6 пластин в нижней части заужены с внешней стороны, чтобы обеспечить радиатору совместимость с высокими модулями оперативной памяти. Толщина пластин составляет 0,40-0,45 мм, а расставлены они на тепловых трубках с межрёберным расстоянием 1,8-1,9 мм. Расчётная площадь радиатора равна 11 828 см² – одно из лучших значений в классе двухбашенных кулеров. Неудивительно, что заявленный TDP этого кулера составляет 300 ватт.

Торцы пластин радиатора имеют так называемые микроволны, обеспечивающие снижение сопротивления воздушному потоку вентиляторов. Правда, волны эти по каким-то причинам сделаны не по всей поверхности торцов.

Расстояние между секциями радиатора равно 32 мм, значит, при желании туда можно установить вентилятор увеличенной толщины (есть ли такие в 140-мм форм-факторе?).

Что касается тепловых трубок, то у ID-Cooling Frozn A720 Black их семь. Все они диаметром 6 мм и расставлены в теле радиатора со смещением относительно друг друга для более равномерного распределения теплового потока по рёбрам.

К сожалению, метод контакта пластин с трубками – простая опрессовка. Зато производитель заявляет о пайке трубок к медной никелированной пластине теплораспределителя в основании, где каждая трубка уложена в свой желобок.

Качество отделки контактной поверхности основания размерами 46 × 40 мм высокое, нет никаких следов обработки или царапин.

У нашего экземпляра ID-Cooling Frozn A720 Black присутствует небольшая выпуклость на основании точно по центру, что, впрочем, даже вкупе с выпуклым теплораспределителем нашего процессора не помешало получить полноценные отпечатки, пусть и с явным акцентом на центральной части.

ID-Cooling Frozn A720 Black оснащается парой вентиляторов TF-14025 размерами 140 × 140 × 26 мм. Они также выполнены в чёрном цвете, включая кабели и их коннекторы. Диаметр девятилопастной крыльчатки такого вентилятора равен 134 мм, а установленного на изогнутых стойках статора – 41,5 мм. Отметим, что в качестве отдельной модели такие вентиляторы на сайте компании не представлены.

Скорость вращения крыльчатки регулируется методом широтно-импульсной модуляции в диапазоне от 500 до 1800 об/мин с 10-процентной погрешностью на максимальной скорости. На минимальной скорости допускается отклонение ±200 об/мин. Заявленный максимальный воздушный поток одного вентилятора составляет 98,6 CFM, статическое давление – 2,26 мм H₂O, а уровень шума – 33,5 дБА. Иными словами, это весьма производительные вентиляторы (и шумные).

Вентиляторы основаны на гидродинамических подшипниках без указания их срока службы в характеристиках. Помимо всего прочего, на статоре можно найти электрические характеристики.

Судя по этим данным, максимальное энергопотребление вентилятора может достигать 4,32 ватта, а по нашим измерениям они потребляли чуть больше 5 ватт на каждого. При заявленном стартовом напряжении 7 В измеренное нами оказалось значительно ниже — 3 В.

В срезанных уголках рамки вентиляторов встроены резиновые накладки, призванные снижать вибрации и уменьшать уровень шума.

Для фиксации вентиляторов предусмотрены проволочные скобы с петлями под захват пальцами. Они в меру жёсткие и надежно удерживают «вертушки» на своих секциях.

Удивительно для обычно щедрой ID-Cooling, но третьей пары скоб в комплекте нет, хотя конструктивно радиатор для установки еще одного вентилятора вполне подходит.

Для подключения двух вентиляторов к одному четырёхконтактному разъёму на материнской плате предусмотрен Y-образный кабель длиной 300 мм. Длина кабелей самих вентиляторов составляет 280 мм.

⇡#Совместимость и установка

Интересно, что в спецификациях ID-Cooling Frozn A720 Black указана совместимость кулера не только с процессорами AMD Socket AM5/AM4 и процессорами Intel LGA1700/1200/115x, но и с процессорами Intel LGA20xx. При этом комплект креплений у него такой же, как и у, например, A620, в списке совместимости которого поддержки LGA20xx нет. Возможно, здесь закралась ошибка или это какой-то хитрый ход, но за неимением такой платформы подтвердить или опровергнуть данную информацию мы не можем. В любом случае можно сказать, что кулер совместим со всеми актуальными на сегодня процессорами (LGA20xx не выпускается уже очень давно по меркам ИТ).

Электронной инструкции снова нет, поэтому придется пользоваться бумажной из комплекта. Сам процесс очень простой и буквально интуитивный. Сначала сквозь материнскую плату к задней рамке крепятся опорные пластины, фиксируемые гайками с накатанной головкой.

Затем наносится термопаста, устанавливается радиатор без вентиляторов и равномерно притягивается двумя подпружиненными винтами.

Далее устанавливаем вентиляторы, и ID-Cooling Frozn A720 Black будет выглядеть на вашей плате примерно вот так.

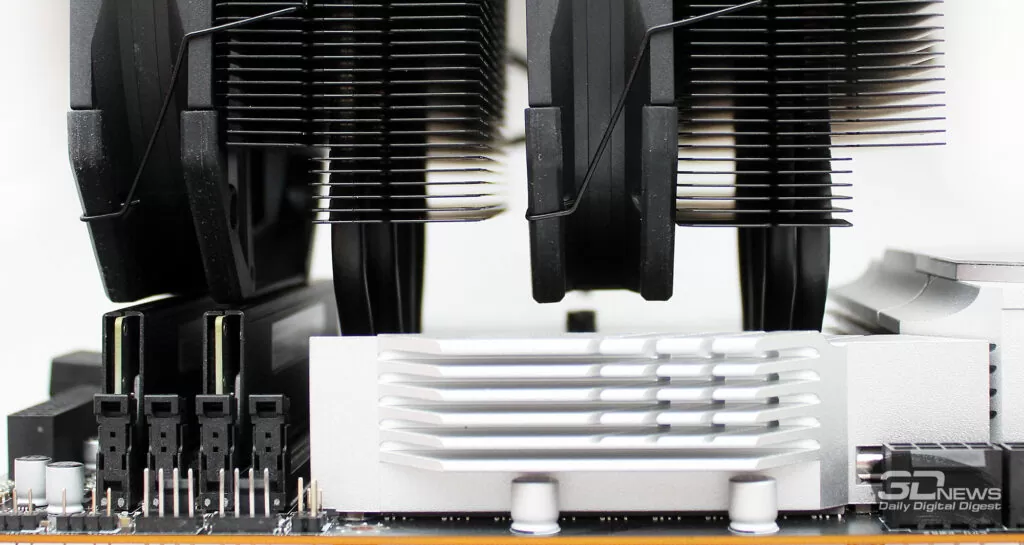

⇡#По высоте кулер не предъявляет особых требований к корпусам, а вот с оперативной памятью могут возникнуть сложности. Если ваши модули не выше 30-32 мм, то внешний вентилятор можно будет установить оптимально для попадания воздушного потока в радиатор. В других случаях его придётся приподнимать вверх на внешней секции, и чем выше модули, тем больше будет смещение, направляющее часть воздушного потока этого вентилятора поверх пластиковой накладки, мимо радиатора.

К счастью, в нашей тестовой системе используются невысокие модули, что позволило установить внешний вентилятор наилучшим образом.

Внутри корпуса системного блока кулер выглядит монументально.

Добавим, что версии ID-Cooling Frozn A720 Blac с подсветкой в ассортименте компании пока нет.

⇡#Тестовая конфигурация, инструментарий и методика тестирования

Сравнение эффективности ID-Cooling Frozn A720 Black и двух его конкурентов было проведено в закрытом корпусе системного блока на следующей конфигурации:

• системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.90 от 08.11.2023);
• усилитель сокета: Thermalright LGA 17XX-BCF-GRAY;
• процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E-ядер, 36 Мбайт L3, TDP 125/253 Вт);
• термоинтерфейс: ID-Cooling Frost X35 [14,2 Вт/(м·К)];
• оперативная память: DDR5 2 × 16 Гбайт Team Group T-Create Expert (CTCED532G6000HC38ADC01), XMP 6000 МГц 38-38-38-78 CR2 при 1,25 В;
• видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
• накопители:
  • система и бенчмарки: Crucial T700 1 Тбайт (CT1000T700SSD3, PCIe 4.0 x4);
  • бенчмарки и игры: Patriot VIPER VP4300 1 Тбайт (VP4300-1TBM28H, PCIe 4.0 x4);
  • бенчмарки и игры: Netac N950E Pro 1 Тбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
  • бенчмарки: Gigabyte GP-AG4500G 0,5 Тбайт (PCIe 4.0 x4);
  • хранение: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
• корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM: три на вдув 990 об/мин, два на выдув 990 об/мин, один на выдув 800-1640 об/мин PWM);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор.

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 53, частота – 5,3 ГГц, множитель энергоэффективных ядер – 42, частота – 4,2 ГГц, напряжение Vcore – 1,110 В. В BIOS материнской платы MSI был выставлен третий уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 245 ватт. Добавим, что эффективная частота оперативной памяти была повышена с номинальных 6 до 6,933 ГГц при напряжении 1,405 В, а её основные тайминги фиксировались в значениях 34-42-42-54 CR2 с дополнительной подстройкой вторичных и третичных таймингов. Напряжение VCCSA фиксировалось на уровне 1,050 В.

Тестирование было проведено в операционной системе Microsoft Windows 11 версии 22H2 (22621.3085). Программное обеспечение, использованное для теста:

• Cinebench R23 – для создания стресс-нагрузки на процессор (режим Test Throttling, два последовательных цикла по 10 минут);
• HWiNFO64 7.69-5340 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана мониторинга во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Cinebench R23. На стабилизацию температуры CPU между циклами отводилось по 10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех производительных ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 23,5–25,1 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м². Уровень шума измерялся вне корпуса системного блока, когда источником шума в помещении являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

Эффективность и уровень шума ID-Cooling Frozn A720 Black мы сравним с показателями модели Frozn A620 Black, чтобы оценить разницу между этими кулерами одной серии.

Разумеется, не обошлось и без сравнения с суперкулером PentaWave Z06D, стоимость которого сегодня на 900 рублей ниже, чем у ID-Cooling Frozn A720 Black.

Скорость вращения крыльчаток вентиляторов всех тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин с помощью , точность которого составляет ±10 об/мин.

⇡#Эффективность охлаждения

Плотность результатов высокая, тем не менее ID-Cooling Frozn A720 Black выходит из этой битвы лидером. На максимальной скорости вентиляторов он на 1,4 градуса Цельсия эффективнее Frozn A620 Black и чуть-чуть эффективнее PentaWave Z06D, однако уровень шума у A720 Black выше. При снижении скорости пары 140-мм вентиляторов до 1600 об/мин эффективность снижается на 1,1 градуса Цельсия, а при 1400 об/мин ещё на столько же. Тем не менее новинка ID-Cooling остаётся лидером по эффективности, выигрывая не менее двух градусов у Frozn A620 Black и не менее одного — у PentaWave. Большая площадь радиатора и дополнительная тепловая трубка позволяют Frozn A720 Black развивать своё преимущество на 1200 и 1000 об/мин, увеличивая его до 3-4 градусов Цельсия перед Frozn A620 Black и до 2 градусов Цельсия перед Z06D. Наконец, на минимальных 800 об/мин ID-Cooling Frozn A720 Black обходит PentaWave Z06D на 2,8 градуса Цельсия, а 620-й и вовсе не справляется с нагрузкой в самом тихом режиме.

Теперь фиксируем частоту производительных ядер процессора на отметке 5,4 ГГц и энергоэффективных на 4,3 ГГц при увеличении напряжения до 1,145-1,150 В (LLC 3). Тепловыделение процессора, по данным утилиты мониторинга HWiNFO64, увеличилось до 260-265 ватт.

Посмотрим, как теперь изменится расстановка сил между двухбашенными кулерами.

Номинально и здесь ID-Cooling Frozn A720 Black является лидером по эффективности, хотя и с небольшим проигрышем по уровню шума. На максимальных оборотах он опережает Frozn A620 Black на 1,2 градуса Цельсия и показывает практически одинаковый результат с PentaWave Z06D. При снижении скорости 140-мм вентиляторов до 1400 об/мин температуры в пике нагрузки повышаются на 2,1 градуса Цельсия, но Frozn A720 Black вновь выигрывает у своего младшего брата от трёх градусов Цельсия и чуть больше градуса у PentaWave. Если же сравнивать три кулера на минимально возможных для них оборотах вентиляторов при таком разгоне процессора, то у Frozn A720 Black при 1000 об/мин и 38,2 дБА получилось 89,8 градуса Цельсия, у Frozn A620 Black при 1200 об/мин и 40,1 дБА – 91,8 градуса Цельсия, а у PentaWave Z06D при тех же 1200 об/мин и 40,1 дБА – 88,9 градуса Цельсия. Иными словами, перед A620 преимущество есть, а вот суперкулер смог составить новичку достойную конкуренцию на столь высокой нагрузке.

⇡#Уровень шума

Кроме трёх протестированных кулеров, на диаграмму с уровнем шума мы включили показатели Noctua NH-D15S chromax.black.

Очевидно, что ID-Cooling Frozn A720 Black оказался самым шумным кулером тестирования, хотя с тем же Noctua NH-D15S chromax.black разница совсем небольшая. На границе субъективного комфорта 36 дБА скорость пары 140-мм вентиляторов кулера составляет 940 об/мин, а на границе условной бесшумности 33 дБА – 830 об/мин. Мы не можем назвать вентиляторы PentaWave Z06D оптимальными по уровню шума, тем не менее из-за меньшего типоразмера на тех же границах они работают на 1060 и 940 об/мин соответственно. Отметим, что вентиляторы ID-Cooling Frozn A720 Black не трещат, не вибрируют и не звенят во всём скоростном диапазоне, звуков работы электродвигателя также не зафиксировано. Пусть и не выдающиеся, но вполне добротные «вертушки». Остаётся вопрос, сколько они в таком состоянии прослужат, но ответить на него может только время.

⇡#Выводы

При разработке Frozn A720 Black компания ID-Cooling выбрала, если можно так сказать, консервативный подход: просто нарастила площадь радиатора ценой увеличения габаритов и массы кулера, добавила седьмую тепловую трубку и установила мощные 140-мм вентиляторы с огромным объёмом прокачиваемого воздуха. Нельзя сказать, что это не сработало, ведь по чистой эффективности Frozn A720 Black сегодня смог стать лидером в охлаждении горячего процессора, но проиграл по уровню шума. Кулер, безусловно, заслуживает самого пристального внимания при подборе системы охлаждения для мощных CPU.

Однако, положа руку на сердце, заметим: нам бы хотелось не только таких «ломовых» приёмов. Хотелось бы видеть инженерную мысль, инновационный подход, внедрение новых материалов и так далее. Более того, даже из Frozn A720 Black не выжат максимум — где пайка трубок к пластинам? Где агрессивная оптимизация торцов рёбер? Почему в комплекте нет Frost X35 и третьей пары скоб для вентиляторов?

Будет дороже? Да, дороже, — но некритично. Зато можно будет сказать, что производитель сделал всё, что мог, а не просто раздул габариты и массу. К слову, сейчас вновь становится актуальной тема отодвигания радиаторов кулеров вправо, но теперь не из-за видеокарт, а чтобы можно было установить на SSD в первом слоте высокий радиатор. Так что и над этим ID-Cooling было бы неплохо поработать, благо за примерами таких радиаторов далеко ходить не надо. Ну и традиционно ждём версию с подсветкой, сейчас такие системы охлаждения в тренде из-за прозрачных корпусов системных блоков.
