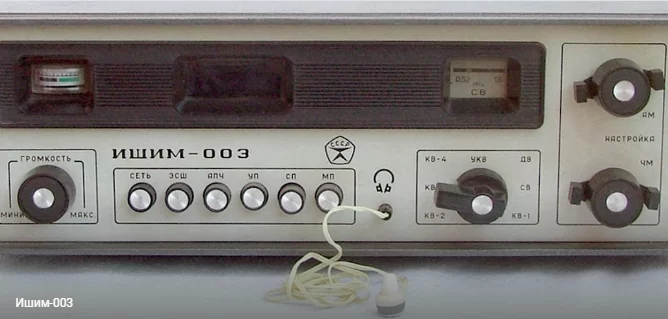

Трансляционный радиоприёмник Ишим-003 Транзисторный трансляционный радиоприёмник «Ишим-003» с 1982 года выпускал Петропавловский завод имени Кирова. Приёмник представляет собой всеволновый супергетеродин с одним преобразованием частоты, с разделёнными каналами АМ/ЧМ и предназначен для комплектации радиотрансляционных узлов, обеспечивая приём радиостанций, работающих АМ в диапазонах ДВ, СВ и КВ от 3,3 до 18 МГц, а также с ЧМ в УКВ диапазоне. Существовало два варианта оформления радиоприёмника, в металле и в пластмассе, которые именовались соответственно как «Ишим-003» и «Ишим-003-1». Зачастую цифры «1» в наименовании второго варианта просто не было.
Технические характеристики радиоприёмника Ишим-003
Диапазон принимаемых частот: ДВ — 0,15 — 0,408 МГц; СВ 0,525 — 1,605 МГц; КВ-1 — 3-6 МГц; КВ-2 -6-10 МГц; КВ-3 — 10-14 МГц; КВ-4 — 14-18 МГц; УКВ — 65-74 МГц. Промежуточная частота: для диапазонов ДВ, СВ, КВ — 465+2 кГц; для диапазона УКВ — 10,7+0,05 МГц. Чувствительность (не хуже) в диапазонах ДВ, СВ, KB при соотношении сигнал/шум 20 дБ — 40 мкВ; в диапазоне УКВ при соотношении сигнал/шум 50 дБ — 10 мкВ.
Точность настройки радиоприемника на частоту принимаемого сигнала в диапазонах ДВ, СВ, КВ (не хуже) — +3 кГц; в диапазоне УКВ — +50 кГц.
Коэффициент автоматической подстройки частоты (АПЧ) в УКВ диапазоне, не менее 4.
Выходная мощность: на основном, нерегулируемом выходе — 1 мВт на нагрузке 600 Ом; на регулируемом выходе для подключения контрольного громкоговорителя — не менее 0,5 Вт на нагрузке 8 Ом
Ценные радиодетали в радиоприёмнике Ишим-003 Конденсаторы:
Конденсаторы К10-7В флажки — 41,2 г;
Конденсаторы КЛС — 0,8 г.
Транзисторы:
Транзисторы КТ310 — 7 шт;
Транзисторы КТ315 — 5 шт;
Транзисторы КП303 желтые — 6 шт;
Транзисторы КТ312 белые — 8 шт;
Транзисторы КТ801 — 4 шт (желтая шайба);
Светодиод АЛ307 — 1 шт.
Микросхемы черный пластик 155 серия (К176ЛА7, К176ТМ2, К138ТМ1, К155ТМ2, К138ЛМ2 и др) — 26 шт.
Металлы:
Посеребренная латунь — 11,2 г;
Медь — 200 г;
Латунь — 60 г;
Железо — 6,7 кг;
Вес плат — 0,87 кг.
Содержание драгоценных металлов в радиоприёмнике Ишим-003
Вариант №1:
Золото : 0,3 г;
Серебро : 3,52 г;
Платина : 0 г;
МПГ : 0 г.
