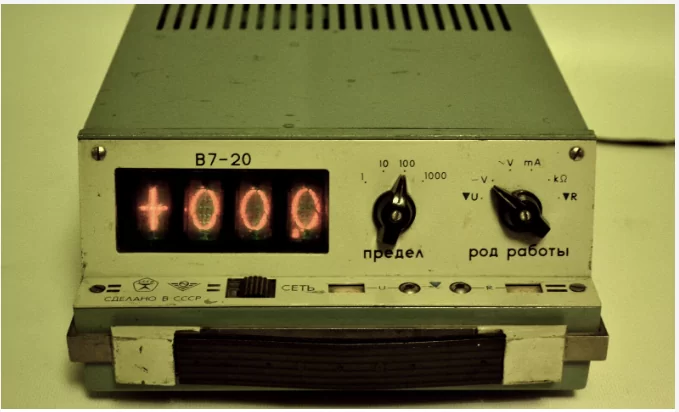

Вольтметр В7-20: технические характеристики
Измеряемые величины: напряжения постоянного и переменного токов, сила постоянного тока, сопротивления.
Применение: регламентные, ремонтные и регулировочные работы в электронике, проверка приборов.
Выделяемая мощность: не более 1 мВ·А.
Входное сопротивление:
На пределах «1» и «10»: не менее 1 МОм.
На пределах «100» и «1000»: не менее 5 МОм.
Время измерения:
Для различных величин: от 1,5 с до 10 с.
Перегрузочная способность:
По напряжению: до 1100 В.
По току: до 1100 мА.
Сопротивление изоляции: не менее 20 МОм.
Подавление помех: не менее 30 дБ.
Допустимое рабочее напряжение: не более 100 В.
Время установления рабочего режима: не более 5 мин.
Допустимое время работы: до 16 ч.
Срок службы: 10 лет.
Наработка на отказ: не менее 1500 ч.
Технический ресурс: 5000 ч.
Габариты и масса: различные размеры, масса до 3,5 кг.
Основные функциональные узлы вольтметра В7-20:
Входной преобразователь.
Автоматика.
Узел индикации.
Блок питания.
Условия эксплуатации вольтметра:
Температура: от -10° C до +50° C.
Влажность: до 95% при +30° C.
Атмосферное давление: 100±4 кПа.
Напряжение сети: различные значения и частоты.
Содержание гармоник: до 5%.
Потребляемая мощность: не более 12 В·А.
Ценные радиодетали в вольтметре В7-20:
Конденсаторы КМ: группа Н90, рыжие, различные емкости.
Микросхемы: серии 140УД.
Транзисторы: различные модели и количества.
Содержание драгоценных металлов в вольтметре В7-20:
Золото: 1,242 г.
Серебро: 1,726 г.
